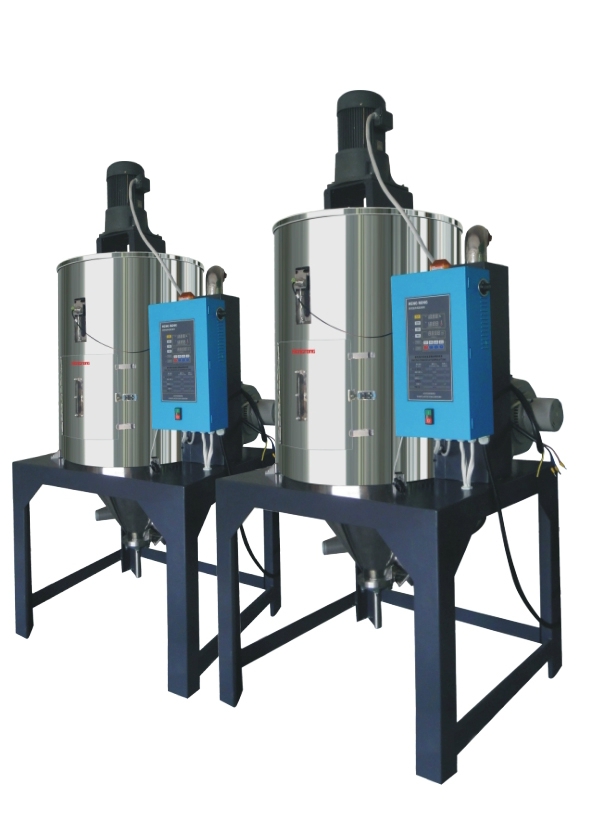

PET结晶干燥机功能说明和操作流程

结晶干燥机的功能说明

①．测、控温范围：0-180度

②．加热、为PID控温方式

③．24小时实时时间显示

④．九段定时开，关机功能

⑤．开机延时和关机延时

⑥．自动开机时间设置：在上电情况下，按一下“SET”键，设定灯亮，此时再按一下“计时”键，则在PV上显示“ON1”再按一下“计时”键，则在PV上显示“ON2”，如此类推在“ON1~ON9”之间循环显示，并且此时在“TIME”上以闪烁方式显示对应的自动开机时间，此时可以通过按“加键”或“减键”和“移位键”可修改当前设定值。完成设定后再按“设置”键，退出并保存参数。

⑦．自动关机时间设置：在上电情况下，按一下“SET”键，设定灯亮，此时再按一下“延时”键，则在PV上显示“OF1”再按一下“延时”键，则在PV上显示“OF2”，如此类推在“OF1~OF9”之间循环显示，并且此时在“TIME”上以闪烁方式显示对应的自动关机时间，此时可以通过按“加键”或“减键”和“移位键”可修改当前设定值。完成设定后再按“设置”键，退出并保存参数。

⑧．自动开关机的时间设置范围：以00小时00分钟的方式；一天24小时内最多可以启动、关闭系统9次，且要求下一次开启加热时间必须晚于上一次的加热关闭时间；下一次加热关闭时间必须于上一次开启加热时间在同一24小时段内。

⑨．电源未开启时，按“风机”和“加热”键无效，风机未开启时，按“加热”键无效，电源开启后开，关“风机”键有效，风机开启后，开、关“加热”键有效

⑩．过温温度：指PV上的测量温度大于此项温度设定时，则系统停止加热并同时输出报警

⑪． 操作按键时要有风鸣音作提示

干燥部份开、关机过程

①．上电时在PV上显示3S倒计时，在SV上显示软件版本号，3S过后，则在PV上显示“OFF”字样（此为关机状态）

②．开机过程：在关机状态下，此时，按一下开/关机键，则PV、SV上立即显示出相应参数，电源指示灯亮，此时按一下“风机”键，则风机灯亮，风机继电器吸合，此时按一下“加热”键，则加热灯亮，加热继电器作PID输出，加热输出灯随加热继电器输出亮和灭（此为开机过程）

③．关机过程：

1． 直接通过按开/关键关机时：先关加热，延时完关机风机延时后，再关风机，在延时过程中，PV上以交替方式显示“OFF”和当前温度。最后回到关机状态。

2． 通过按风机键关加热和风机时：先关加热，延时完关机风机延时后，再关风机，但不会关显示器

④．自动开机过程：先启动风机，同时延时10S（开机加热延时时间），然后再启动加热，系统以PID方式控温。

⑤．自动关机过程：先关加热，延时完关机风机延时后，再关风机，最后在PV上以交替方式显示“OFF”和当前温度（在自动关机时间段内），且电源灯和自动运行灯一直亮。

搅拌部份开、关机过程

1、开搅拌时把电控箱上的搅拌开关绿色按钮按一下，此时搅拌机就会启动，启动时要注意搅拌机的运转方向，是否是正转。搅拌机器动后是一直运转，需要停机时，按一下电控箱上的搅拌开关红色按 钮即可停机。

2、 搅拌机部份和干燥机部份是独立控制的。
